Binario per deposito lastre in verticale

Art.
GF28/04CB98

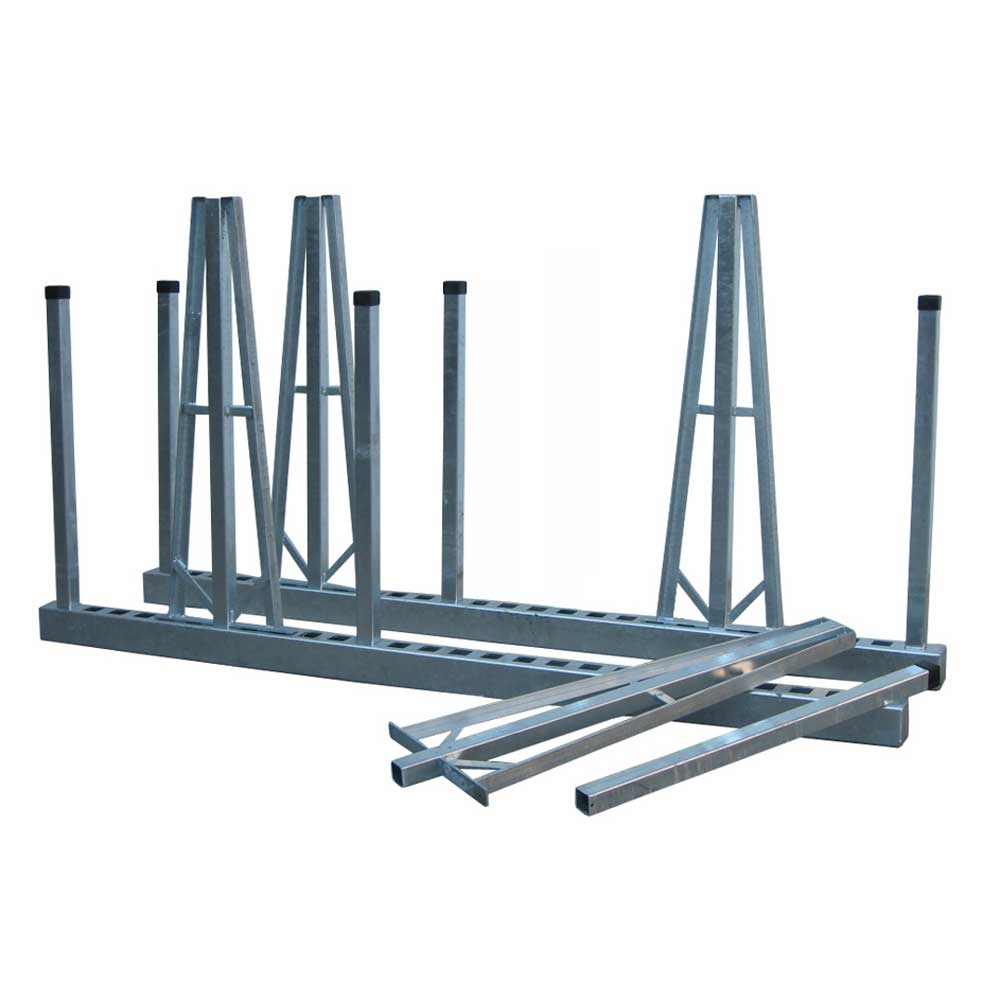

Coppia binario in acciaio tubolare per deposito lastre in verticale, con fori quadrati 60 x 60 mm, completa di n. 6 paletti in acciaio tubolare 60x60x4 mm altezza 120 cm e n. 4 cavallette h cm 150

Chiedi una quotazione

Descrizione

Il binario Girlanda Fratelli è un’attrezzatura progettata e costruita per immagazzinare carichi lastriformi. Esso è costituito da una coppia di strutture d’acciaio che sono appoggiate al suolo e nelle quali è introdotta una serie di 6 paletti e di 4 cavallette movibili a due a due, per mezzo di una fila di fori su entrambe le strutture. I paletti hanno la funzione di sostenere i pacchi di lastre. I paletti sono di forma quadrata con all’estremità un tappo anti graffio.
Il binario è disponibile con trattamento di zincatura o verniciato ad immersione. Viene costruito in 1 modello, altre misure a richiesta.

Il prodotto è conforme alle normative:

  • Direttiva macchine 2006/42/CE e successive integrazioni.

Caratteristiche tecniche

  • Struttura portante di base in profilati d’acciaio.
  • 6 paletti 60x60x4 altezza cm 120.
  • 4 cavallette altezza cm 150.

Misure e modelli

Carico massimo per coppia di paletti  kg 2.700
Carico massimo per cavalletta su singola fiancata  kg 4.000
Carico massimo per cavalletta su doppia fiancata  kg 10.000
Lunghezza  cm 296
Larghezza della base  cm 12
Altezza della base  cm 12
Altezza paletto mm 120
Altezza cavalletta mm 150
Paletto quadrato  mm 60x60x4
Massa  kg 310
